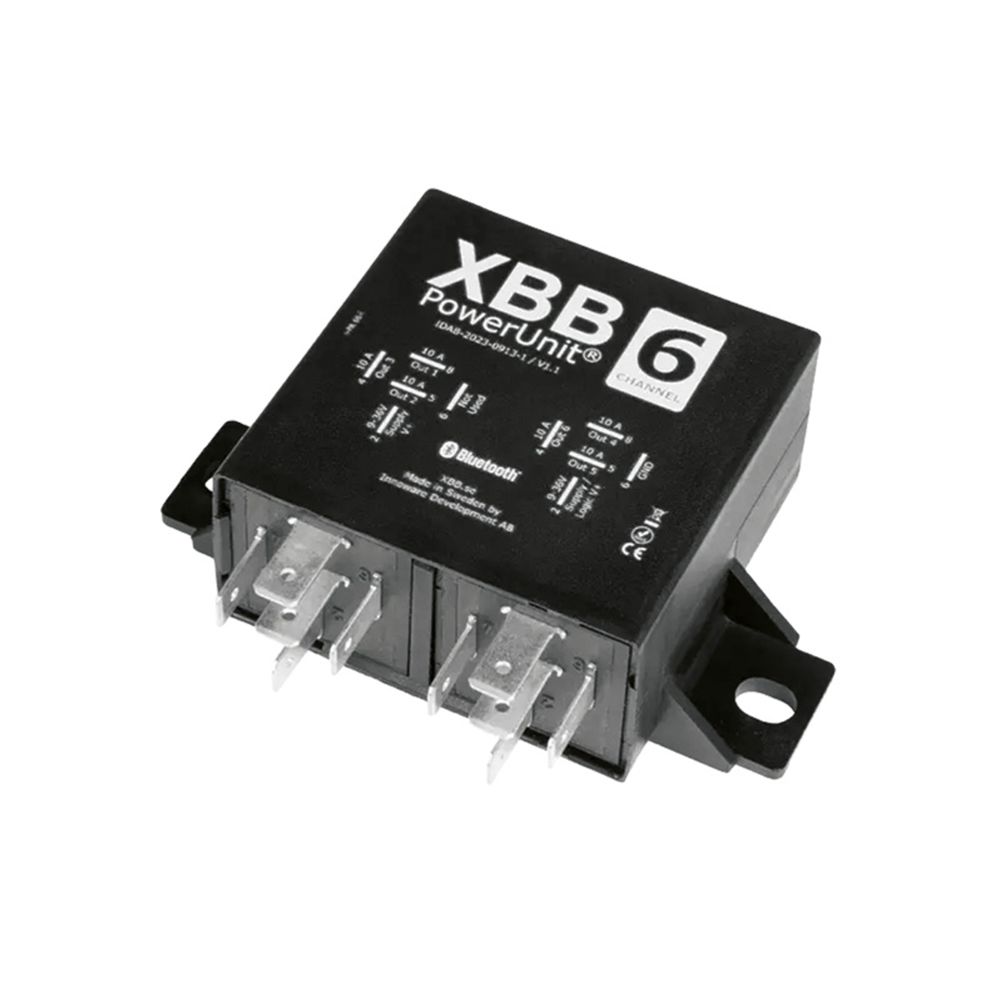

XBB PowerUnit 6 lisaühendusrelee, 12/24 V
48-01114
- Maksimaalne koormus 6 x 120 W @12V
- Lihtne lahendus CAN-siiniga juhitavatele sõidukitele
Loe tootekirjeldust
159,00 €/ tk
Võid vajada ka neid tooteid:
Osta kaubamajast
Ei ole saadaval
Telli e-poest
Ei ole saadaval
Saadavus ja riiulikoht kaubamajas
XBB PowerUnit 6 on valgustuse juhtimiseks mõeldud relee, mis võimaldab kuni 6 eraldi valgusti ühendamist CAN-võrguga juhitavasse sõidukisse. Nagu nimigi ütleb, on PowerUnit 6-l kuus väljundit, millest igaühele saab ühendada maksimaalselt 120 W @ 12 V koormuse. Relee tööpõhimõte on täpselt sama mis algsel XBB PowerUnitil, kuid PowerUnit 6 võimaldab ühendada rohkem tulesid või erinevaid valgustuse funktsioone (nt parkimistuli, tagurdustuli jne) kui varem.
PowerUnit 6 on mõeldud kasutamiseks koos XBB Dongle juhtseadmega, näiteks lisatulede paigaldamisel olukordades, kus juhtsignaali ei saa võtta otse pirni toitejuhtmest, vaid kaugtulede signaal tuleb lugeda OBD-II-pordist. Dongle paigaldatakse OBD-II-porti, kust see loeb kaugtulede signaali ja edastab info PowerUnitile, mis omakorda juhib sõidukisse paigaldatud valgust vastavalt sellele signaalile. Ühe Dongle juhtseadmega saab ühendada kuni neli PowerUnit-releed, mis tähendab, et PowerUnit 6 releesid kasutades on võimalik kokku saada kuni 24 väljundit.
Relee võimaldab otse paigaldada 6 × 120 W võimsusega tulesid. Võimsamate tulede paigaldamine on samuti võimalik väikese ja lihtsa lisapaigalduse abil, kasutades PowerUnit 6 relee väljundeid eraldi lülitusrelee juhtimiseks. Samuti on võimalik võtta voolu kahest väljundist korraga, mis võimaldab ühendada kuni 240 W võimsusega tule. Sellisel juhul tuleb arvestada, et kasutatavad kaablid peavad olema sama ristlõikega ja sama pikkusega, et vool jaotuks ühtlaselt.
Märkus! XBB PowerUnit töötab ainult koos Dongle juhtseadmega, mida müüakse eraldi.
Tehnilised andmed
• Nimipinge: 12 / 24 V
• Tööpingepiirkond: 9—36 V
• Voolutarve ooterežiimis: 4—5,3 mA
• Maksimaalne koormus: 6 × 10 A (~120 W @ 12 V)
• Lamedad klemmid: 10 × 6,3 mm
• Töötemperatuur: -40 kuni +85 °C
• IP-kaitseaste: IP53
Paigalduse ja kasutamise soovitused:
• Paigalda XBB PowerUnit 6 relee alati püstises asendis, nii et klemmid oleksid allapoole (IP53 kaitseaste kehtib ainult sellisel paigaldusel)
• Ära pese XBB PowerUnit 6 relee läheduses survepesuri ega veega, vajadusel eemalda relee enne pesu
• Paigalda XBB Dongle ja PowerUnit 6 relee üksteisele võimalikult lähedale, et reaktsiooniaeg oleks lühike — suur vahemaa aeglustab lülitumist märgatavalt
PowerUnit 6 on mõeldud kasutamiseks koos XBB Dongle juhtseadmega, näiteks lisatulede paigaldamisel olukordades, kus juhtsignaali ei saa võtta otse pirni toitejuhtmest, vaid kaugtulede signaal tuleb lugeda OBD-II-pordist. Dongle paigaldatakse OBD-II-porti, kust see loeb kaugtulede signaali ja edastab info PowerUnitile, mis omakorda juhib sõidukisse paigaldatud valgust vastavalt sellele signaalile. Ühe Dongle juhtseadmega saab ühendada kuni neli PowerUnit-releed, mis tähendab, et PowerUnit 6 releesid kasutades on võimalik kokku saada kuni 24 väljundit.
Relee võimaldab otse paigaldada 6 × 120 W võimsusega tulesid. Võimsamate tulede paigaldamine on samuti võimalik väikese ja lihtsa lisapaigalduse abil, kasutades PowerUnit 6 relee väljundeid eraldi lülitusrelee juhtimiseks. Samuti on võimalik võtta voolu kahest väljundist korraga, mis võimaldab ühendada kuni 240 W võimsusega tule. Sellisel juhul tuleb arvestada, et kasutatavad kaablid peavad olema sama ristlõikega ja sama pikkusega, et vool jaotuks ühtlaselt.
Märkus! XBB PowerUnit töötab ainult koos Dongle juhtseadmega, mida müüakse eraldi.
Tehnilised andmed
• Nimipinge: 12 / 24 V
• Tööpingepiirkond: 9—36 V
• Voolutarve ooterežiimis: 4—5,3 mA
• Maksimaalne koormus: 6 × 10 A (~120 W @ 12 V)
• Lamedad klemmid: 10 × 6,3 mm
• Töötemperatuur: -40 kuni +85 °C
• IP-kaitseaste: IP53
Paigalduse ja kasutamise soovitused:
• Paigalda XBB PowerUnit 6 relee alati püstises asendis, nii et klemmid oleksid allapoole (IP53 kaitseaste kehtib ainult sellisel paigaldusel)
• Ära pese XBB PowerUnit 6 relee läheduses survepesuri ega veega, vajadusel eemalda relee enne pesu
• Paigalda XBB Dongle ja PowerUnit 6 relee üksteisele võimalikult lähedale, et reaktsiooniaeg oleks lühike — suur vahemaa aeglustab lülitumist märgatavalt
Tootekood:
Kaubamärk:
Paki mõõdud ja kaal
- Laius110 mm
- Pikkus156 mm
- Kõrgus35 mm
- Kaal0.1 kg
