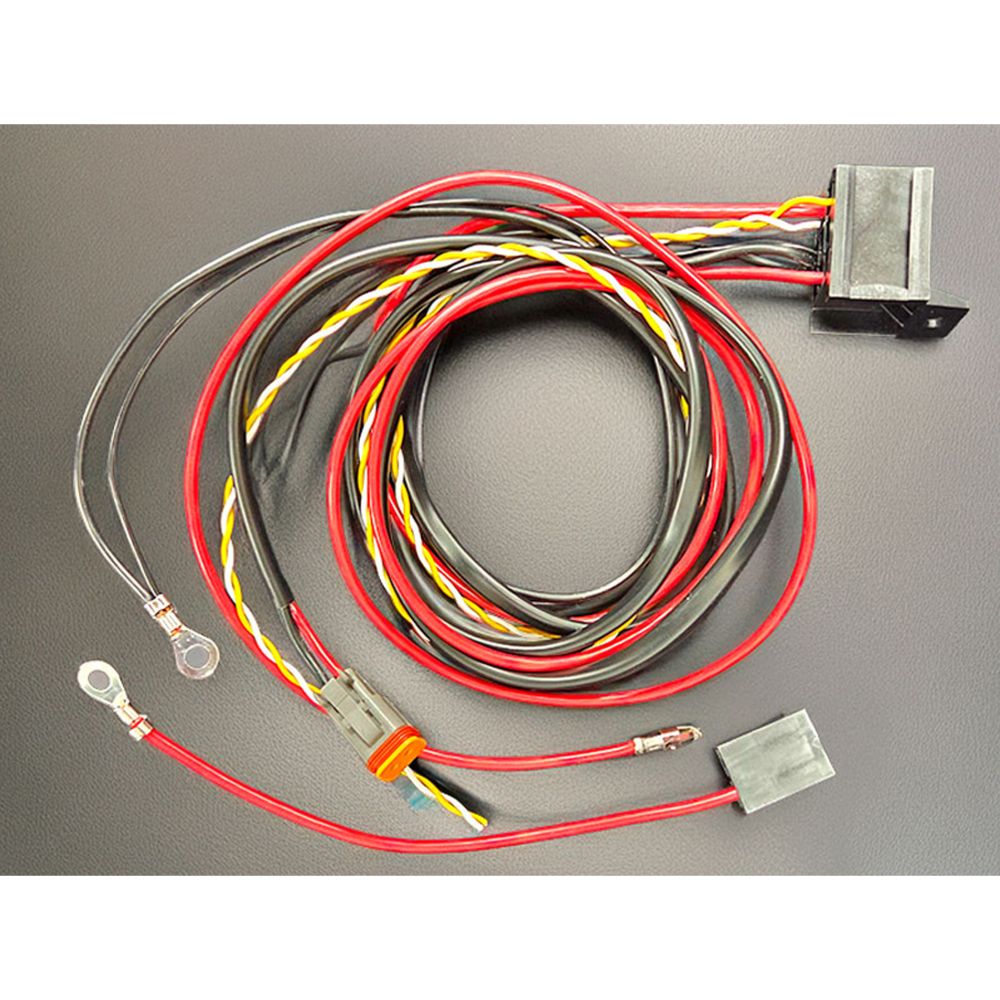

XBB PP-CAN-FD juhtmekimp on loodud kasutamiseks XBB PP-CAN-FD nutika releega, võimaldades paigaldada lisatulesid CAN-bussi juhtimisega sõidukitele. See juhtmekimp ühendub otse sõiduki CAN-Hi ja CAN-Lo kanalitega, tagades usaldusväärse paigalduse, kuid nõuab spetsiifilisi professionaalseid oskusi ja teadmisi. Juhtmekimp sisaldab DT2 pistikut, mis võimaldab ühendada lisatulesid maksimaalse võimsusega 180 W, seega palun arvestage sellega paigaldamisel.

• Tööpinge: 12 V
• Maksimaalne koormus: 180 W
• Kaitse: Integreeritud ATO kaitsmehoidik
• DT2 pistik lisatule jaoks
• Kaabli pikkus relee ja lisatule vahel: u 1300 mm

XBB Can-busi kaablikimp PP-CAN-FD

XBB PP-CAN-FD on intelligentne lülitusrelee, mis on loodud lisatulede juhtimiseks CAN-siiniga ühenduse kaudu. Sellel on kaks 10 A väljundit ja see ühendub otse sõiduki CAN-Hi ja CAN-Lo liinidega, kasutades sobivat juhtmekimpu. Sisseehitatud juhtseade loeb sõiduki CAN-siini signaale, nagu kaugtulede või tagurdustulede olek, ja juhib vastavalt lisatulesid.

Võrreldes populaarse XBB Dongle & PowerUnit seeriaga on peamine erinevus see, et PP-CAN-FD integreerib kõik vajalikud funktsioonid otse releesse. See jätab sõiduki OBD-pordi vabaks teiste seadmete ja diagnostika jaoks. Relee kaks väljundit saab soovi korral kombineerida üheks 20 A väljundiks. Lisaks saab releed käsitsi juhtida analoogsisendi (pin 4) kaudu, näiteks eraldi lülitiga. XBB PP-CAN-FD suudab juhtmevabalt juhtida kuni nelja eraldi XBB PowerUnit releed või XBB PowerUnit 6 releed ning seda saab programmeerida ka XBB Smart Buttoniga.

Märkus: Selle toote paigaldamine nõuab head arusaamist sõidukite elektroonikast, kuna relee ühendub otse sõiduki CAN-siiniga (CAN-Hi ja CAN-Lo). Kui eelistate palju lihtsamat Plug & Play lahendust, vaadake XBB Dongle & PowerUnit seeriat tootenumbriga 48-00421.

• Nimipinge: 12 V
• Tööpinge: 9—36 V
• Maksimaalne koormus: 240 W @ 12 V (kui 10 A väljundid on kombineeritud)
• Ooterežiimi voolutarve: 3—5,4 mA
• Mõõtmed: 30 x 62,5 mm (sügavus x kõrgus)
• Materjal: Plastik
• Kaal: 40 g
• IP-kaitseaste: IP65
• Töötemperatuur: -30°C kuni +85°C
• Ühendus: 7-pin relee
• Väljund: 2 x 10 A
• Sisend: 1 x analoogsisend
• EMC/Heakskiidud: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

Pin-konfiguratsioon
Pin 1: CAN-L (madal)
Pin 2: 9—36 V
Pin 3: CAN-H (kõrge)
Pin 4: Analoogsisendi signaal
Pin 5: Väljund 1 (10A)
Pin 6: GND (maandus)
Pin 8: Väljund 2 (10A)

XBB Can-busi lülitusrelee PP-CAN-FD

XBB PowerUnit lisaühendusrelee võimaldab lihtsalt ühendada mitmeid lisatulesid või lisaseadmeid.

• XBB PowerUnit relee vajab töötamiseks OBD-II porti ühendatavat XBB Dongle lugejat/saatjat
• Ühte XBB Dongle releega võib ühendada kuni kolm XBB PowerUnit releed

Soovitame algul osta 48-00421 XBB Dongle & PowerUnit OBD-II lisatulede ühendusrelee 12/24 V komplekti, mida saab selle lisareleega laiendada.

XBB PowerUnit lisaühendusrelee, 12/24 V

XBB PowerUnit 6 on valgustuse juhtimiseks mõeldud relee, mis võimaldab kuni 6 eraldi valgusti ühendamist CAN-võrguga juhitavasse sõidukisse. Nagu nimigi ütleb, on PowerUnit 6-l kuus väljundit, millest igaühele saab ühendada maksimaalselt 120 W @ 12 V koormuse. Relee tööpõhimõte on täpselt sama mis algsel XBB PowerUnitil, kuid PowerUnit 6 võimaldab ühendada rohkem tulesid või erinevaid valgustuse funktsioone (nt parkimistuli, tagurdustuli jne) kui varem.

PowerUnit 6 on mõeldud kasutamiseks koos XBB Dongle juhtseadmega, näiteks lisatulede paigaldamisel olukordades, kus juhtsignaali ei saa võtta otse pirni toitejuhtmest, vaid kaugtulede signaal tuleb lugeda OBD-II-pordist. Dongle paigaldatakse OBD-II-porti, kust see loeb kaugtulede signaali ja edastab info PowerUnitile, mis omakorda juhib sõidukisse paigaldatud valgust vastavalt sellele signaalile. Ühe Dongle juhtseadmega saab ühendada kuni neli PowerUnit-releed, mis tähendab, et PowerUnit 6 releesid kasutades on võimalik kokku saada kuni 24 väljundit.

Relee võimaldab otse paigaldada 6 × 120 W võimsusega tulesid. Võimsamate tulede paigaldamine on samuti võimalik väikese ja lihtsa lisapaigalduse abil, kasutades PowerUnit 6 relee väljundeid eraldi lülitusrelee juhtimiseks. Samuti on võimalik võtta voolu kahest väljundist korraga, mis võimaldab ühendada kuni 240 W võimsusega tule. Sellisel juhul tuleb arvestada, et kasutatavad kaablid peavad olema sama ristlõikega ja sama pikkusega, et vool jaotuks ühtlaselt.

Märkus! XBB PowerUnit töötab ainult koos Dongle juhtseadmega, mida müüakse eraldi.

Tehnilised andmed
• Nimipinge: 12 / 24 V
• Tööpingepiirkond: 9—36 V
• Voolutarve ooterežiimis: 4—5,3 mA
• Maksimaalne koormus: 6 × 10 A (~120 W @ 12 V)
• Lamedad klemmid: 10 × 6,3 mm
• Töötemperatuur: -40 kuni +85 °C
• IP-kaitseaste: IP53

Paigalduse ja kasutamise soovitused:
• Paigalda XBB PowerUnit 6 relee alati püstises asendis, nii et klemmid oleksid allapoole (IP53 kaitseaste kehtib ainult sellisel paigaldusel)
• Ära pese XBB PowerUnit 6 relee läheduses survepesuri ega veega, vajadusel eemalda relee enne pesu
• Paigalda XBB Dongle ja PowerUnit 6 relee üksteisele võimalikult lähedale, et reaktsiooniaeg oleks lühike — suur vahemaa aeglustab lülitumist märgatavalt

XBB PowerUnit 6 lisaühendusrelee, 12/24 V

XBB Smart Button on juhtmevaba Bluetooth-kaugjuhtimispult, mis võimaldab juhtida XBB DongleUnit®-i abil lisatulesid. Lisatuled saad välja lülitada ka siis, kui auto kaugtuled on endiselt sisse lülitatud, näiteks tugeva lumesajuga sõites. Sama nupu saab programmeerida ka näiteks tagurdustulede jaoks.

XBB Smart Button Bluetooth lüliti/kaugjuhtimispult

FOUR Connect fliisteip sobib suurepäraselt kaablite sidumiseks ja isoleerimiseks.
Teipi on lihtne käsitsi katki rebida.

• Laius 19 mm
• Pikkus 25 m
• Musta värvi
