XBB Can-busi lülitusrelee PP-CAN-FD
48-01131
- Intelligentne CAN-siiniga ühendatud lisatulede lülitusrelee
- Kaks 10A väljundit
Loe tootekirjeldust
199,00 €/ tk
Võid vajada ka neid tooteid:
Osta kaubamajast
Ei ole saadaval
Telli e-poest
Ei ole saadaval
Saadavus ja riiulikoht kaubamajas
XBB PP-CAN-FD on intelligentne lülitusrelee, mis on loodud lisatulede juhtimiseks CAN-siiniga ühenduse kaudu. Sellel on kaks 10 A väljundit ja see ühendub otse sõiduki CAN-Hi ja CAN-Lo liinidega, kasutades sobivat juhtmekimpu. Sisseehitatud juhtseade loeb sõiduki CAN-siini signaale, nagu kaugtulede või tagurdustulede olek, ja juhib vastavalt lisatulesid.
Võrreldes populaarse XBB Dongle & PowerUnit seeriaga on peamine erinevus see, et PP-CAN-FD integreerib kõik vajalikud funktsioonid otse releesse. See jätab sõiduki OBD-pordi vabaks teiste seadmete ja diagnostika jaoks. Relee kaks väljundit saab soovi korral kombineerida üheks 20 A väljundiks. Lisaks saab releed käsitsi juhtida analoogsisendi (pin 4) kaudu, näiteks eraldi lülitiga. XBB PP-CAN-FD suudab juhtmevabalt juhtida kuni nelja eraldi XBB PowerUnit releed või XBB PowerUnit 6 releed ning seda saab programmeerida ka XBB Smart Buttoniga.
Märkus: Selle toote paigaldamine nõuab head arusaamist sõidukite elektroonikast, kuna relee ühendub otse sõiduki CAN-siiniga (CAN-Hi ja CAN-Lo). Kui eelistate palju lihtsamat Plug & Play lahendust, vaadake XBB Dongle & PowerUnit seeriat tootenumbriga 48-00421.
• Nimipinge: 12 V
• Tööpinge: 9—36 V
• Maksimaalne koormus: 240 W @ 12 V (kui 10 A väljundid on kombineeritud)
• Ooterežiimi voolutarve: 3—5,4 mA
• Mõõtmed: 30 x 62,5 mm (sügavus x kõrgus)
• Materjal: Plastik
• Kaal: 40 g
• IP-kaitseaste: IP65
• Töötemperatuur: -30°C kuni +85°C
• Ühendus: 7-pin relee
• Väljund: 2 x 10 A
• Sisend: 1 x analoogsisend
• EMC/Heakskiidud: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

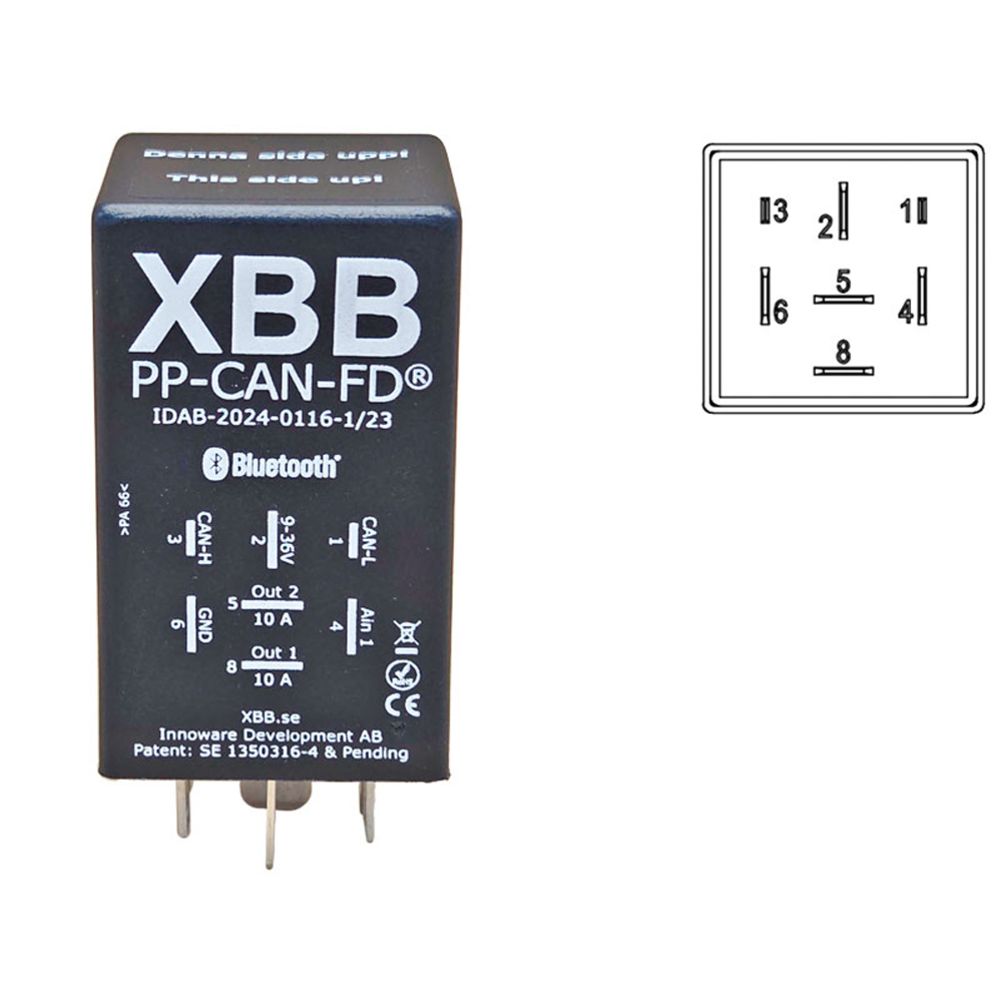

Pin-konfiguratsioon
Pin 1: CAN-L (madal)
Pin 2: 9—36 V
Pin 3: CAN-H (kõrge)
Pin 4: Analoogsisendi signaal
Pin 5: Väljund 1 (10A)
Pin 6: GND (maandus)
Pin 8: Väljund 2 (10A)
Võrreldes populaarse XBB Dongle & PowerUnit seeriaga on peamine erinevus see, et PP-CAN-FD integreerib kõik vajalikud funktsioonid otse releesse. See jätab sõiduki OBD-pordi vabaks teiste seadmete ja diagnostika jaoks. Relee kaks väljundit saab soovi korral kombineerida üheks 20 A väljundiks. Lisaks saab releed käsitsi juhtida analoogsisendi (pin 4) kaudu, näiteks eraldi lülitiga. XBB PP-CAN-FD suudab juhtmevabalt juhtida kuni nelja eraldi XBB PowerUnit releed või XBB PowerUnit 6 releed ning seda saab programmeerida ka XBB Smart Buttoniga.
Märkus: Selle toote paigaldamine nõuab head arusaamist sõidukite elektroonikast, kuna relee ühendub otse sõiduki CAN-siiniga (CAN-Hi ja CAN-Lo). Kui eelistate palju lihtsamat Plug & Play lahendust, vaadake XBB Dongle & PowerUnit seeriat tootenumbriga 48-00421.
• Nimipinge: 12 V
• Tööpinge: 9—36 V
• Maksimaalne koormus: 240 W @ 12 V (kui 10 A väljundid on kombineeritud)
• Ooterežiimi voolutarve: 3—5,4 mA
• Mõõtmed: 30 x 62,5 mm (sügavus x kõrgus)
• Materjal: Plastik
• Kaal: 40 g
• IP-kaitseaste: IP65
• Töötemperatuur: -30°C kuni +85°C
• Ühendus: 7-pin relee
• Väljund: 2 x 10 A
• Sisend: 1 x analoogsisend
• EMC/Heakskiidud: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE
Pin-konfiguratsioon
Pin 1: CAN-L (madal)
Pin 2: 9—36 V
Pin 3: CAN-H (kõrge)
Pin 4: Analoogsisendi signaal
Pin 5: Väljund 1 (10A)
Pin 6: GND (maandus)
Pin 8: Väljund 2 (10A)
